2.4 中國土壤環境監測領域?qū)＠难芯堪l(fā)展趨勢

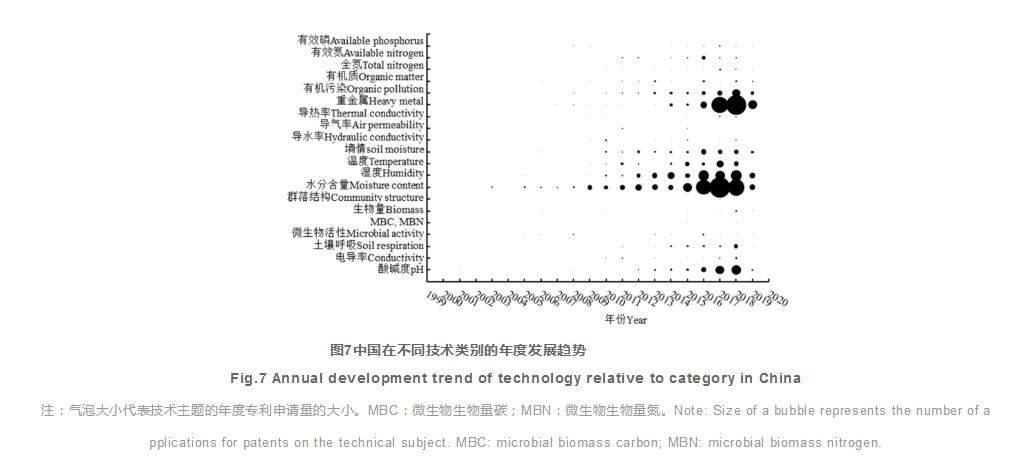

圖7列出了中國在G01N分類下主要技術主題的發展趨勢。根據圖7可以看出土壤環境監測裝備領域在G01N下的演變趨勢分為三個階段：2000—2010年、2011—2014年、2015—2019年。2000—2010年，研究主題主要集中在水分含量的監測，水分或墑情監測的專利申請量約占總專利申請量的四分之三，前三名的申請人分別為中國農業大學、中國科學院南京土壤研究所和中國科學院沈陽應用生態研究所。導水率、墑情、溫度、濕度的監測在2010年數量增多。2010年之前的土壤環境監測主要為土壤物理相關指標的監測，這一階段國內最早的土壤重金屬和有機污染物監測相關的專利申請分別始于2007年和2008年，分別為北京農業信息技術研究中心和上海交通大學發明的一種便攜式土壤重金屬分析儀（ZL 200710175770.X）和監測土壤重金屬與多環芳烴復合污染的方法（200810042486.X）。

2011—2014年的土壤環境監測裝備涉及的領域增多。水分含量、濕度、溫度、墑情的監測數量保持上升趨勢，水分監測仍然是土壤環境監測領域的研究熱點。該時期重金屬、有機污染的監測裝備數量不斷增多。土壤有機質、全氮、有效氮、有效磷的監測裝備數量相對較少，年分布均勻。2015—2019年，土壤重金屬監測裝備數量大幅增加，至2018年其數量處于領先地位，土壤有機污染監測裝備數量亦呈現快速上升趨勢，可見近幾年土壤重金屬和有機物污染監測裝備的關注度很高。土壤水分方面的監測裝備數量保持增加，數量大。土壤養分方面的監測裝備所占據的比例逐漸下降。土壤pH的監測裝備數量快速增多，2016—2018年穩定在峰值水平。微生物生物量碳氮、微生物群落結構的監測裝備數量較為落后，土壤呼吸的監測裝備數量逐漸增多。但總體而言，土壤生物指標方面的監測裝備數量較少。

3 討 論

3.1土壤環境監測裝備領域?qū)＠l(fā)展現狀與趨勢

專利申請數量是技術產出的直接反映，土壤環境監測裝備專利的全球地域分布顯示，美國、日本、德國是較早申請專利的國家，具有較高影響力，中國是該領域?qū)＠麛?shù)量最多的國家，中國、美國、日本和德國是該領域?qū)＠闹饕暾?qǐng)國家（圖1）。通過對土壤環境監測裝備專利技術生命周期的分析，2008年至2017年處于專利申請快速增長期，說明目前我國正處于土壤環境監測裝備技術的發展期，此時是該領域相關企業或戰略投資者加大研發投入，進行戰略布局的絕好時機。

中國土壤環境監測裝備專利所涉及的技術分類主要包括土壤物理性質、化學性質、養分、污染物、生物指標的監測（圖3~圖6）。土壤物理性質監測裝備專利數量占絕對優勢，土壤污染物監測裝備專利數量保持快速增長。重金屬監測技術專利量近三年急劇上升，土壤環境監測裝備的研發主題正從較為單一的水分含量擴展至污染物、養分含量、生物量等多個指標和方向，并且研究人員對于污染物監測關注度日益增高。同時，智能化、便攜式的原位監測裝備專利數量也有明顯增加。

馮杰[21]指出我國土壤環境監測存在如下問題：起步晚、成型慢、無體系；研發力量不足，高端研發人才匱乏；缺乏先進設備的配套。近些年來，隨著信息技術的發展，越來越多基于物聯網的智能系統已經應用于農業生產，一些研究者利用物聯網（IoT）相關技術開發出農田土壤環境監測實時系統，通過無線傳感器網絡（WSN）與第四代移動通信及其技術網絡（4G）相結合，實現農田土壤溫濕度、鹽堿度、pH等土壤環境信息的自動化采集與存儲。

例如，一種基于NB-IoT（窄帶物聯網）的土壤參數檢測系統（ZL 201720257294.5）的實用新型發明，將NB-Iot技術與土壤溫度、水分、pH等因子的傳感器結合，以實現運行成本低、監測信息發布及時可靠、無需額外電源供應等傳統的傳感器不具備的優點。原位監測可實現快速、非破壞、大面積地監測土壤污染物，實驗周期短，目前研究熱點有便攜式X射線熒光光譜技術、高光譜遙感探測技術、生物發光技術（針對無機物）、便攜式氣相色譜-質譜聯用儀（GC-MS，針對有機物) 技術等，但技術大多處于定性或半定量化試驗階段，研究思路可借鑒，大面積推廣應用仍需驗證[3]。因此，亟需研發和推廣具有完全自主知識產權的高精度、集成化、智能化的土壤多參數快速檢測技術或裝備，加強核心硬件開發和集成技術的研究，發展土壤多參數同時測定的高效方法，研制土壤多參數原位或現場快速檢測裝備，為及時掌握土壤環境質量狀況提供堅實的技術和裝備支撐。

3.2土壤環境監測裝備領域產業化狀況與發展

中國排名TOP10 的土壤環境監測裝備專利申請機構均為高校和科研院所（圖2），這表明我國在該技術領域仍處于基礎研究階段，產業化程度低。也說明我國在該領域的產學研合作不足，研究成果無法得到及時、有效推廣應用；同時，這也反映了我國土壤環境監測裝備領域的企業缺乏自主創新能力，缺少與科研機構的有效合作機制，研發與產業化存在較為明顯的脫節。促進土壤環境監測裝備領域產業化的快速、健康發展，需要高校和科研院所、企業以及政府等多方面的協同合作。

為此，中國高校和科研院所應注重專利等知識產權成果的管理和運營，拓寬專利的技術布局，加強同企業合作，提高專利市場轉化率。建議我國在該領域技術實力較強的高校、科研院所抓住當前全國科技體制改革大背景下，重視校企合作和科技成果轉化的有利時機，積極尋求拓展和加強與企業的合作，及時將院校的科研成果應用到設備領域產業化中，加快國家創新驅動發展的步伐。農業農村部目前已經初步建成國家農業科學觀測監測網絡，包括對土壤、水、肥、氣象等關鍵要素的長期系統動態監測，為推動農業科技創新提供數據支撐并為災害預警提供依據。農業農村部自2017年啟動實施農業基礎性長期性科技工作以來，已構建了11個數據中心、456個觀測試驗站、4萬多個生態環境國控監測點，形成了實驗觀測和定點監測相結合的網絡體系[23]。企業應該鼓勵研發創新投入，提高科技競爭力，加強與高校和科研院所的合作，推進相關技術成果轉移轉化。同時，政府也應出臺相關政策，營造促進成果產業化的環境氛圍，積極引導校企合作，鼓勵協同創新。例如，以設立技術轉化扶持資金、借助技術市場和技術轉移集團等政策促進校企合作和科技成果的轉移轉化。

3.3中國土壤環境監測技術與裝備發展展望

縱觀國際及國內發展趨勢，中國土壤環境監測主要面臨以下挑戰與機遇。第一，原位、在線監測技術與裝備的發展與升級。目前我國缺少同時監測土壤養分、土壤碳、土壤鹽分、重金屬、有機物污染物以及總體反映土壤環境質量的土壤多參數監測裝備。例如土壤有機碳、總氮、活性碳、微生物生物量碳、微粒有機碳、β-葡糖苷酶等均為構成土壤碳的重要指標，對以上指標的集成監測鮮有報道。此外，多數土壤環境監測裝備基于實驗室內完成，應發展可移動、原位監測裝備，實現野外土壤環境數據的在線、實時監測。一方面，可利用農業遙感衛星技術發展遙感監測裝置，具備光學與微波結合，實現對相同地物在相同時相下綜合特征的獲取，得到具有較高時空一致性的數據。同時，可充分利用我國在公共通訊網絡（5G、NB-IoT）、電子與通訊產品設計與生產、大數據與人工智能等領域的技術優勢，并將其轉移轉化至土壤環境監測設備的研發中來。未來我國的土壤環境監測裝備發展應積極圍繞國家的戰略發展需求，合理規劃產業布局、積極培養擴大市場。依據目前我國環境、農業、國土資源等的重點需求，針對性地開發快速、高靈敏、小型化、低成本、自動監測技術和設備以及與遙感尺度相匹配的新型監測裝備，突破土壤環境監測的信息采集與物聯網關鍵技術，研發具有自主知識產權的土壤多參數環境監測設備，構建技術先進、性能可靠、高精度、多尺度的土壤監測體系，實現“天地空”一體化的綜合土壤環境質量的高精度快速監測與精細化管理，是急需突破的關鍵技術問題。

第二，加強獲取的土壤監測數據的融合和解譯。土壤環境數據的采集與收集、更新與擴充、分析與融合是現代土壤環境監測技術發展的重要方向。挖掘獲取的數據信息，結合土壤物理、化學及生物屬性數據，綜合評估土壤可持續性、土壤退化度、土壤利用率及土壤環境評估指標，為土壤管理和土地利用的決策提供基礎支撐。以美國為例，在獲取多方位土壤監測數據后，通過其土壤管理評估框架(SMAF) 和土壤健康綜合評價工具模型(CASH)進行數據融合和分析，并建立大尺度數據庫，建立CASH 模型并根據數據量遞增進行模型更新和優化，構建美國環境土壤綜合指標, 實現土壤環境質量的長期宏觀檢測與精細化管理。由聯合國糧農組織建立的世界土壤數據庫HWSD 和全球連續的土壤數據集SoilGrids 提供了包括土壤有機質含量、土壤 pH、土壤堆積密度等理化屬性數據，并且匯總了基于遙感數據所計算的溫度、降水、氣候等數據，目前已被應用于土壤生物量動態變化、生物多樣性與生態系統功能關系等研究工作中。未來的發展同時應推進土壤環境監測技術與數據的標準化，并加強監測信息與資源開發、大數據挖掘、與知識服務關鍵技術更加緊密的結合，從而構建技術先進、性能可靠、高精度、多尺度的土壤監測體系，實現土壤環境質量的高精度快速監測與精細化管理。

第三，土壤生物指標監測裝備的發展。土壤微生物種群是土壤轉化過程不可或缺的媒介，土壤生物種群在土壤保護和退化乃至生態系統中均起到重要作用，在提高高產優質作物的養分有效性、保護農作物免受病蟲害與雜草侵害、對抗環境因素如干旱等方面的生物指標應加強研究，如通過生物傳感器、生物探針等監測技術實現土壤環境監測與評價。目前，我國已在部分環保城市建立一些大氣環境和水環境的自動監測站點。隨著監測手段的不斷發展與監測領域和范圍的不斷擴大，未來土壤環境監測應提高設備的信息化、集成化水平，在數據交換共享、信息化跨界融合方面需要進一步加強，與大氣、水環境監測信息有效結合，滿足環境質量綜合管理監測需要，提供更全面、更準確、更實時的土壤監測數據，打造國家或區域土壤環境監測的技術共享和交流平臺。

4結 論

2000—2019年間，我國土壤環境監測裝備領域技術發展呈突破式發展，該技術處于生命周期的發展期。全球土壤環境監測裝備的技術主要集中在G01N領域，中國在G01N技術領域的專利呈現持續快速增加的趨勢。近年來，技術研發的趨勢表現為監測指標從傳統的土壤肥力指標向污染物和生物指標拓展，便攜式、智能化的原位監測裝備受青睞，定性與定量結合的檢測裝備也得到關注。我國排名TOP10 的土壤環境監測裝備專利申請人均為高校和科研院所，缺乏具有自主創新能力的企業，成果的轉化效率較低，亟需加強產學研用聯合攻關及合作研發，突破土壤環境監測關鍵技術，構建技術先進、性能可靠、高精度、多尺度的土壤監測裝備與體系，實現我國土壤環境質量的高精度監測與精細化管理。
